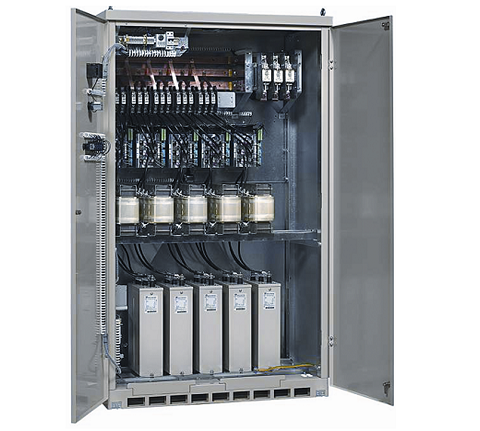

晶闸管投切电容器组TSC,用于快速变化的负荷,如轧机、电焊机、电梯、天车、起重机等。可以用来支持配电系统的电压并改善负荷的功率因数。
晶闸管开关没有机械摩损,操作时没有噪声,并且具有实际上无暂态过程的优点。控制信号可以从负荷直接传送到电容器组,这意味着功率因数改善具有最小的延时。 控制系统使所有段的电容器组投入或切除的最短时间仅为一个周波。电容器组的选择取决于所需要的控制方式,并依据需要补偿的无功功率总量和负荷种类而定,负荷可以是对称的或不对称的,也可以连接到线电压或相电压。
晶闸管投切的电容器组可以对变化很大的负荷,如电梯、起重机和轧机,进行迅速的功率因数补偿。用晶闸管代替接触器使投切速度可以很快,也减少了接触器易于磨损而带来的维护和更换工作量。控制系统根据无功功率的需要投入和切除每一段电容器组,控制采用先投入后切除的原则:最先投入的电容器组要最后切除。控制系统使所有段的电容器组投入或切除的最短时间仅为一个周波。
负荷变化快的大功率设备,例如焊接机,会引起配电网的电压降落,电压降的大小取决于负荷的功率和配电网的短路容量。而变压器二次侧的电压降反映到一次侧,使配电网电压的恶化影响到整个变压器回路。配电网电压降的影响取决于电压降的幅值和电压降产生的频繁度,晶闸管投切的电容器组可以最大限度的抑制这些影响,并确保配电网电压符合标准。由于支持和稳定电网电源电压,晶闸管投切的电容器组可以减少生产设备的能量消耗,因此可以提高其生产能力。为了使高速焊接机的功率因数补偿达到最佳可能的结果,控制信号直接从焊接机送到电容器组,因此电容器组的功率因数补偿是根据无功功率的需求预选的。
